当1831年的发明遇见21世纪的工艺革命

        1831年，法拉第发明了人类历史上第一台电机-轴向磁通电机。此后百年，这一磁场方向与旋转轴平行的结构逐渐被传统径向磁通电机所取代。如今，一个历史性的轮回正在上演：随着PCB（印刷电路板）工艺的成熟，轴向磁通电机正以前所未有的趋势回归制造业。

       据市场研究机构预测，全球轴向磁通电机市场规模将从2023年的1.42亿美元扩张至2030年的144.8亿美元，年复合增长率高达73.5%。在这场产业盛宴中，PCB电机——这种以印刷电路板作为定子核心的轴向磁通电机，正成为最具颠覆性的技术力量。

          一、什么是PCB电机？

PCB 指的是 Printed Circuit Board 的缩写，中文翻译为印制电路板。 它的核心创新在于：用PCB取代传统电机的铁芯绕线结构，将绕组直接集成在PCB上。

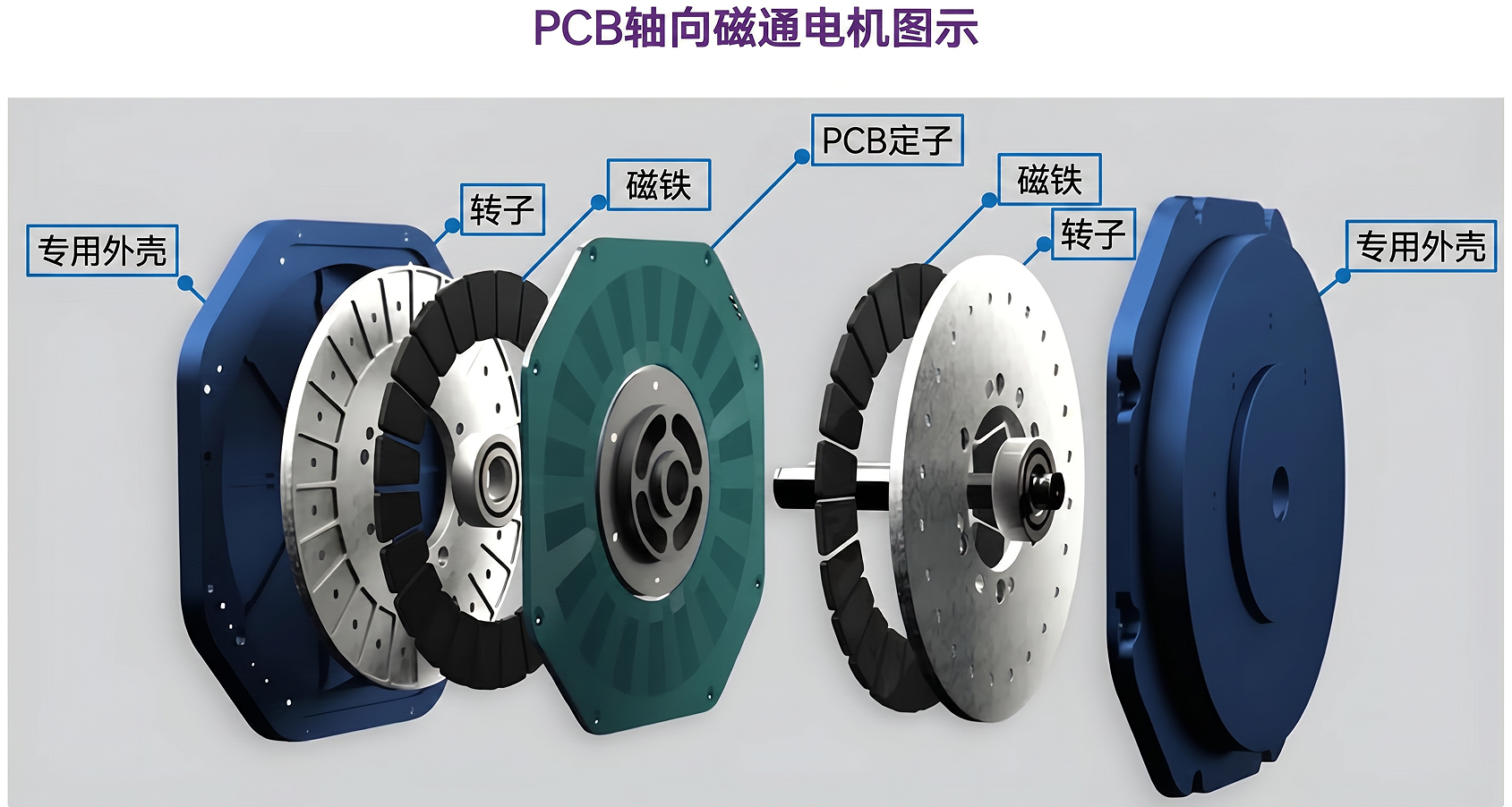

        工作原理：当电流流经PCB定子上的铜箔线圈时，形成旋转磁场，与两端转子上的永磁体相互作用，驱动转子旋转。

这不是简单的材料替换，更是整套制造逻辑的迭代革新，从依赖手工技艺的传统绕线，走向精密、标准、可大规模复制的工业化生产。

二、技术突破：PCB电机的三大核心优势

（1）性能优越跃升实现极致轻量化，铜用量、整机重量大幅下降，扭矩密度、功率密度远超传统电机；能效突破 96%，磁通损耗、各类涡流与磁滞损耗显著降低，动力效能全面领先。

（2）可靠耐用易量产具备军工级品质一致性，依托成熟 PCB 工艺自动化生产、微米级精度把控与全流程光学检测；热稳定性优异，宽温域工况下性能稳定，规避热膨胀适配隐患，还可内嵌散热结构温控。

（3）低噪适配 + 开发灵活运行无传统绕组振动与电磁噪音，静音效果突出，适配多类静音需求场景；设计自由度高，可快速改版定制功率、尺寸，支持复杂线圈结构，产品迭代和样机交付周期大幅缩短。

三、PCB定子的制造工艺

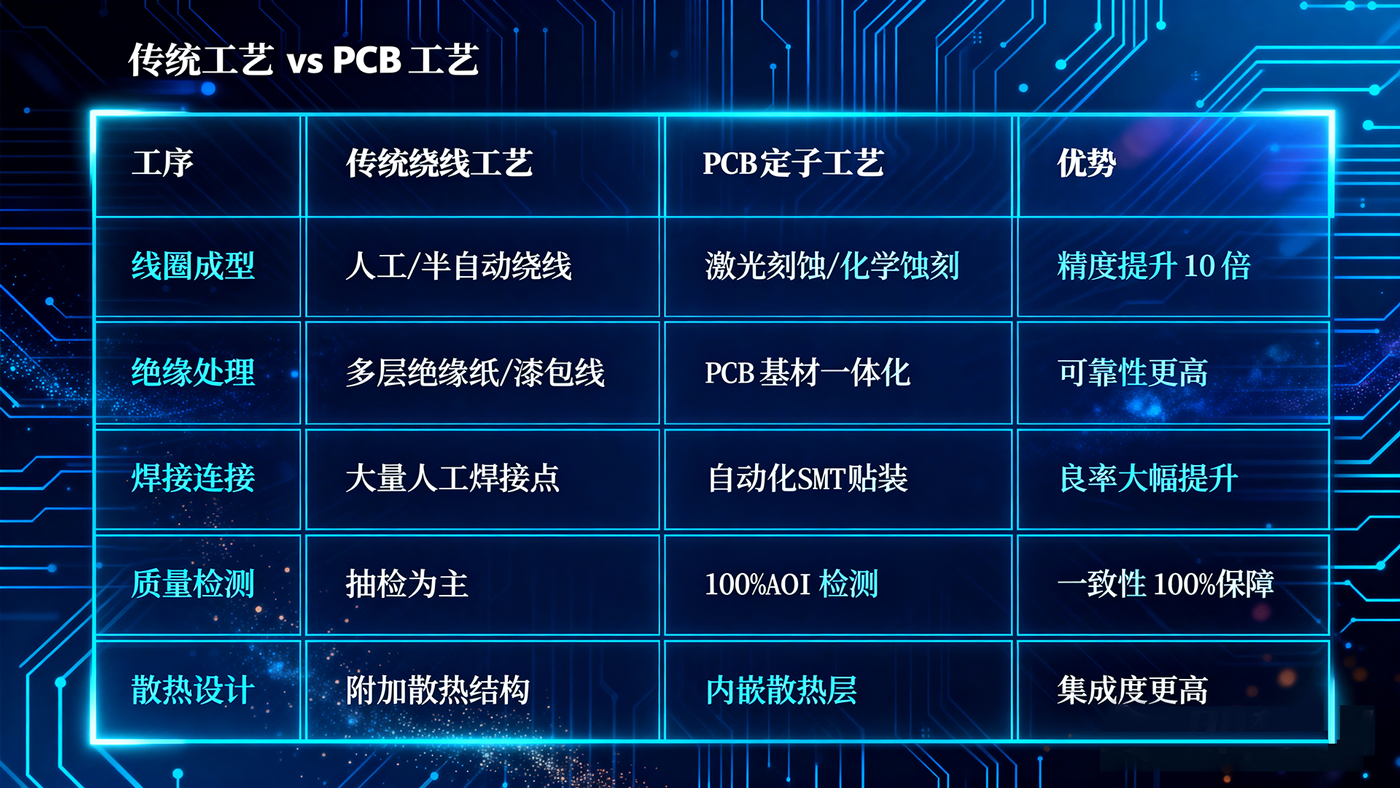

PCB电机的制造优势，源于PCB工艺本身的深厚积累。与传统绕线工艺相比，PCB定子制造实现了飞跃：

PCB电机依托三大关键技术构筑核心竞争力：通过多层 PCB 堆叠技术，借助盲埋孔与多层铜箔工艺打造立体线圈绕组，在有限体积内大幅提升功率密度，为打造高性能磁路筑牢工艺基础；采用柔性 PCB 聚酰亚胺（PI）基材，让定子拥有出色的柔韧度和耐高温性能，可适配复杂曲面安装与高振动工况，进一步拓宽应用场景；搭配厚铜制程工艺，单层铜厚可达 3oz 及以上，大电流承载能力更强，能够充分满足各类高功率场景的用电需求。

四、应用图景：从超跑到机器人的全场景覆盖

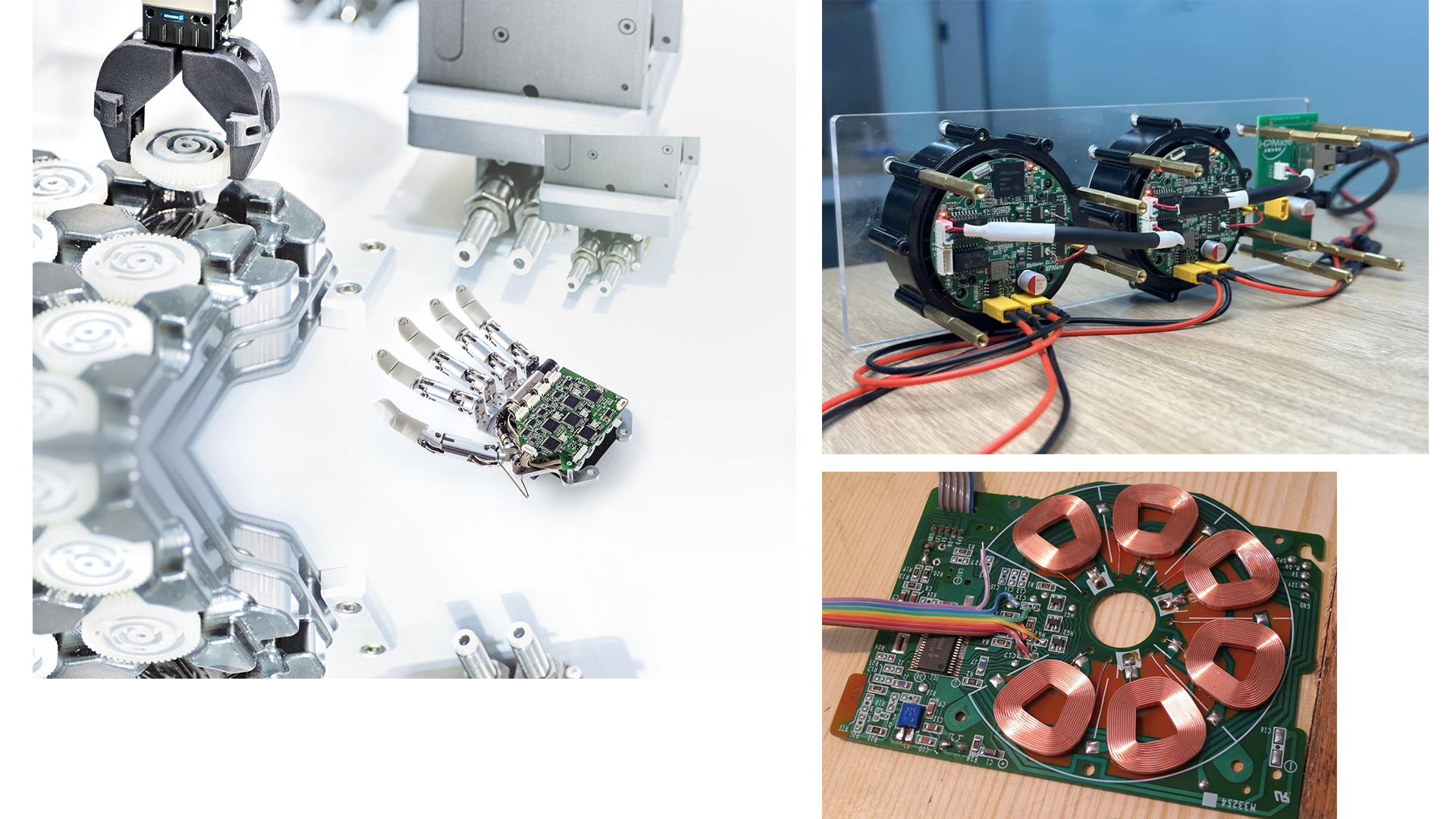

依托轻量化、高集成度与精密控制的突出特性，PCB 电机与轴向磁通电机正持续在多个高端领域实现规模化突破。新能源汽车领域已率先应用于顶级超跑与高端车型，扭矩密度、功率密度大幅超越传统径向磁通电机；人形机器人场景中，其技术特性与整机需求高度适配，已实现批量落地搭载，扭矩密度性能表现极为突出；电动航空领域凭借超高功率密度，可满足 eVTOL 飞行器对动力系统的严苛标准；船舶推进领域也已推出轴向磁通电机适配方案，整体在高端出行、智能机器人、航空、船舶等赛道逐渐渗透升级。

五、产业化挑战与突破

尽管轴向磁通电机优势突出，但长期受制造成本高、工艺复杂、量产难度大等产业化瓶颈制约，而 PCB 定子技术正有效破解这些痛点：通过 SMC 软磁复合材料实现复杂磁路一体化成型、推进永磁去稀土化，搭配无轭设计大幅削减定子铁芯重量、简化生产流程，可综合降低成本五成以上，叠加规模化量产效应，单位成本仍有持续下行空间；同时依托自动化产线将气隙精度稳定控制在微米级别，凭借精密对位技术攻克盘式电机装配难题，质检模式为全流程 100% 全检，实现成本与工艺精度的双重突破。

结语

PCB电机的崛起，是1831年的经典发明与21世纪工艺革命跨越时空的历史性交汇。成熟的PCB制程工艺赋能高性能轴向磁通结构，重新定义了电机的未来形态，它兼具轻量化、高效率、高精度的核心优势，且极易规模化量产，这不仅是技术参数的迭代升级，更是电机制造范式的根本性变革。对于追求极致能效的新能源汽车、亟待技术突破的人形机器人、对轻量化有着严苛标准的电动航空领域而言，PCB电机早已不是可备选方案，而是行业发展的必然之选。

中豪电动始终密切关注轴向磁通电机与PCB电机技术的产业化进程，致力于为客户精准匹配前沿电机方案、提供专业的技术选型与需求对接服务，在这场电机制造范式的变革浪潮中助力创新技术从实验室走向规模化落地。
