搅拌车应用案例
减速箱系统
高效节能
传统永磁电机重量超过90kg、轴向尺寸超350mm，车辆运行过程中的可靠性会受到影响；轴向磁通永磁电机重量不超过50kg、轴向长度仅有140mm，额定工况下，能耗较传统液压驱动系统下降70%，提升车辆的续航里程。

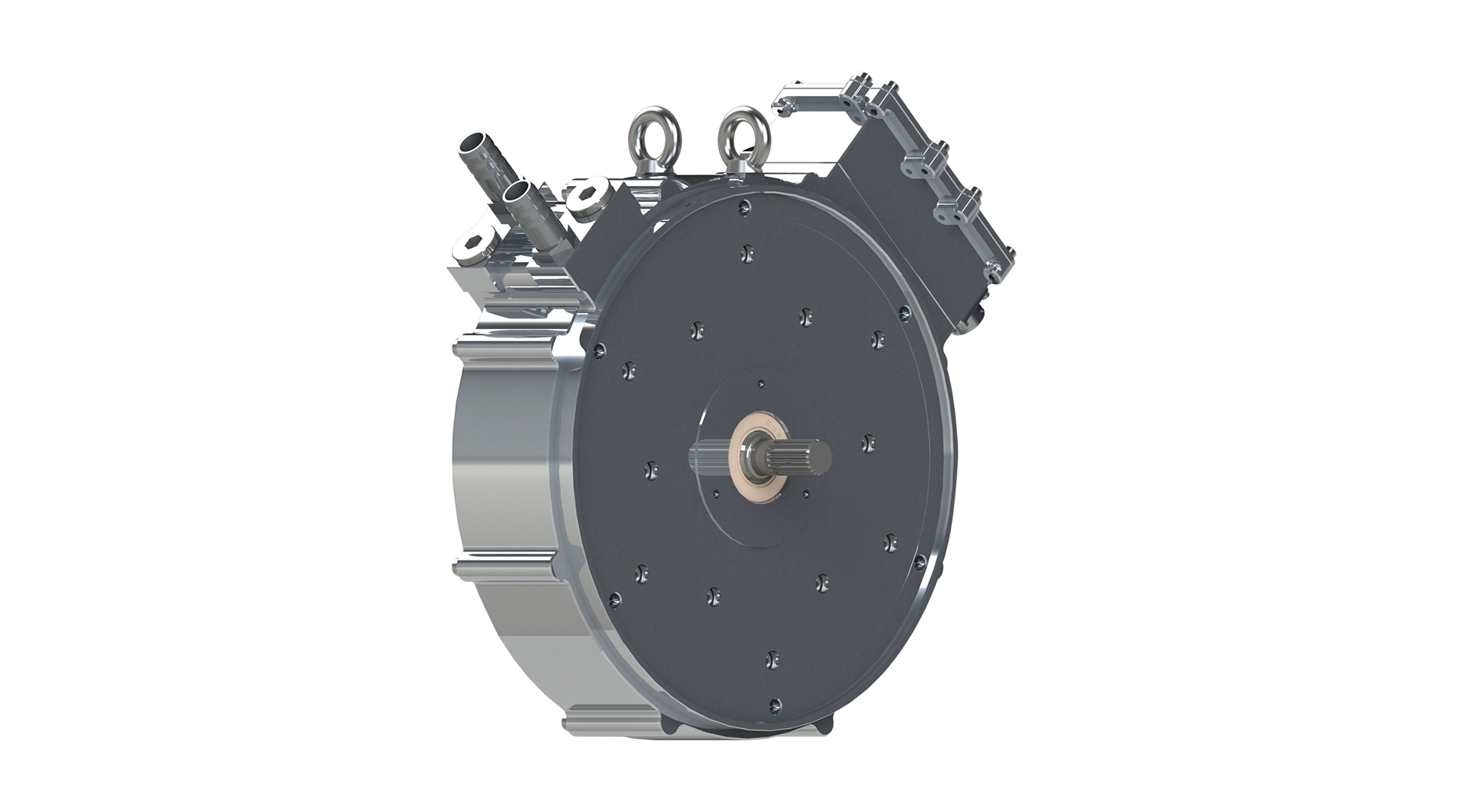

55kW单体电机
土方量/m3 | 6 | 12 | 12 | 16 |
减速机速比 | 100 | 127/135 | 224 | 315 |
电机型号 | TZ245XSZH400615 | TZ275XSZH550540 | TZ245XSZH400540 | TZ245XSZH400540 |
电池电压/VDC | 615 | 540 | 540 | 540 |
额定功率/kW | 28 | 55 | 40 | 40 |
峰值功率/Kw | 50 | 90 | 80 | 80 |
额定扭矩/Nm | 180 | 255 | 180 | 156 |
峰值扭矩/Nm | 380 | 510 | 350 | 345 |
额定转速/rpm | 1500 | 2000 | 2200 | 2500 |
峰值转速/rpm | 2500 | 4000 | 4000 | 5500 |
最高效率 | 95% | 95% | 95% | 95% |
尺寸/mm | Φ315*130 | Φ344*140 | Φ315*130 | Φ315*130 |
冷却方式 | 水冷 | 水冷 | 水冷 | 水冷 |
流量/L/min | 16 | 16 | 16 | 16 |
